鈷鉻合金粉末介紹
一、概述
鈷鉻合金，因其具有優(yōu)良的生物相容性、化學(xué)穩(wěn)定性和適宜的物理性能的特點(diǎn)，已經(jīng)被廣泛應(yīng)用于制作固定義齒牙冠、活動(dòng)義齒支架、鋼托等醫(yī)療領(lǐng)域。目前，義齒修復(fù)體主要的制作方法為：精密鑄造、CAD/CAM以及３Ｄ打印技術(shù)。其中3D打印技術(shù)與前兩種方法相比，具有定制化、效率高材料利用率高等特點(diǎn)，成形過程不受義齒復(fù)雜形狀的影響。為此，中航翔通推出了可滿足3D打印用的“齒科用激光選區(qū)熔化鈷鉻合金粉末”。
其預(yù)期用途為：通過3D打印激光選區(qū)熔化技術(shù)（SLM）制作金屬烤瓷修復(fù)體的金屬內(nèi)冠、橋，金屬修復(fù)體的金屬全冠、橋。
二、產(chǎn)品性能指標(biāo)
（1）粉末狀態(tài)
1、?粉末球形度（圓度）：90%以上顆粒的球形度（圓度）≥0.75。
2、?粉末粒度分布（看下圖粒度分布曲線）：D10≥12μm，D90≤65μm，D50為30±10μm。
3、?粉末流動(dòng)性：≤40s/50g。
4、?粉末松裝密度：≥4.0g/cm3。
5、?粉末振實(shí)密度：振實(shí)密度：≥4.5g/cm3。
6、?固相線和液相線溫度：固相線1380±50℃，液相線1430±50℃。
7、化學(xué)元素成分（單位：%）
?
?
?表1 ?主要化學(xué)成分 ??????????????????
元素 | 鈷 | 鉻 | 鉬 | 鎢 | 硅 | 錳 |
含量 | 60.3±2 | 27±2 | 5±1 | 5±1 | 1±1 | ≤1.0 |
?????
表2 ?其他殘余化學(xué)成分 ????
元素 | 鐵 | 碳 | 氮 | 氧 | 氫 |
含量 | ≤0.1 | ≤0.12 | ≤0.2 | ≤0.1 | ≤0.02 |
???
表3 ?有害化學(xué)成分 ????
元素 | 鎘 | 鈹 | 鉛 | 鎳 |
含量 | ≤0.02 | ≤0.02 | ≤0.02 | ≤0.1 |
（2）打印件狀態(tài)
表面粗糙度：Ra值≤15μm。
尺寸偏差：≤±0.05mm。
翹曲變形：≤0.5mm。
硬度：≥450HV10
0.2%規(guī)定非比例延伸強(qiáng)度：≥500MPa。
斷后伸長率：≥2%
楊氏模量：≥150GPa。
0.2%規(guī)定非比例彎曲應(yīng)力：≥800MPa。
夾雜物和孔隙率：＜2.8%（面積百分比）。
密度：8.5±5%g/cm3。
耐腐蝕性：≤200μg/cm2。
抗晦暗：具有抗晦暗性。
產(chǎn)品線脹系數(shù)：（14.3±0.5）×10-6K-1。
金瓷結(jié)合性能：≥25MPa。
三、相關(guān)資料
（1）粉末微觀照片

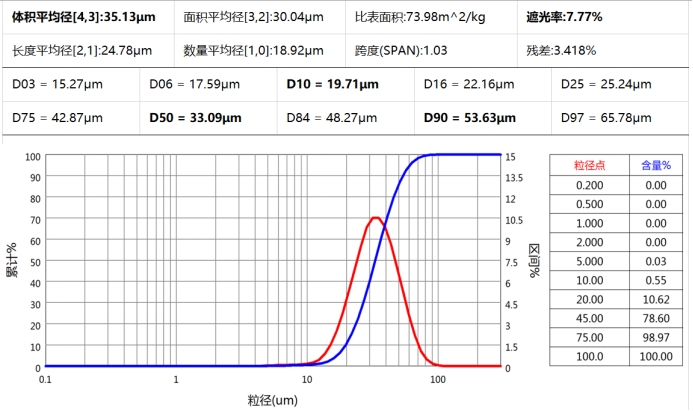

（2）粉末粒度分布曲線
?
（3）粉末經(jīng)循環(huán)31次后的性能研究
通過對鈷鉻合金粉末進(jìn)行了長達(dá)31次的循環(huán)重復(fù)對比打印測試研究，粉末經(jīng)多次循環(huán)打印后進(jìn)行檢測標(biāo)明，成型件粗糙度、彎曲性能、金瓷結(jié)合性能約有變化，但均符合YYT-1702醫(yī)療行業(yè)技術(shù)標(biāo)準(zhǔn)，同時(shí)滿足產(chǎn)品技術(shù)要求。

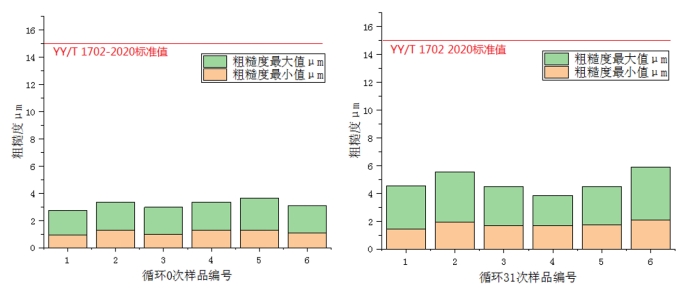

A）打印件表面粗糙度研究數(shù)據(jù)
?
?
?

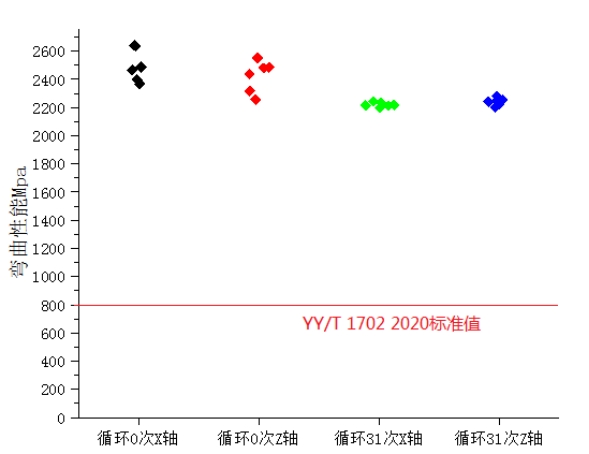

B）彎曲性能的研究數(shù)據(jù)
?

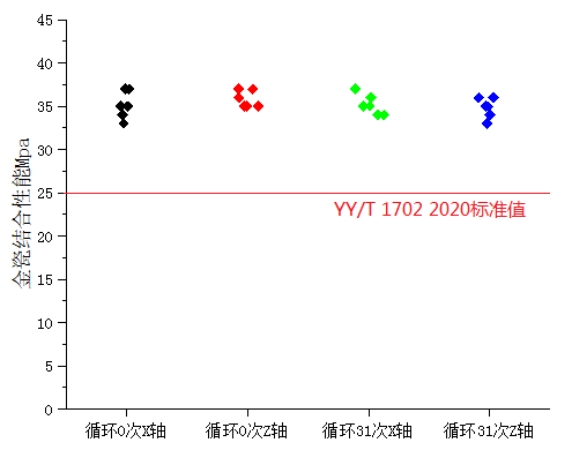

C）金瓷結(jié)合性能的研究數(shù)據(jù)
?
?
?
（4）熱處理推薦曲線
步驟 | 溫度 | 氣體環(huán)境 | 時(shí)間 |
1 | 室溫-450℃ | 真空或惰性氣體 | 60Min |
2 | 450℃-450℃ | 45Min |
3 | 450℃-750℃ | 45Min |
4 | 750℃-750℃ | 60Min |
5 | 750℃-600℃ | 隨爐冷卻 |
6 | ＜600℃ | 打開爐門 |
7 | ＜300℃ | 取出修復(fù)體 |
